Газлифты


Газовый лифт (подъемник) – разновидность механизма, в котором упругим элементом является газ, находящийся в цилиндре и периодически сжимаемый поршнем. Преимущественно наполнением газлифта выступает азот.

В статье:

  1. Виды газлифтов
  2. Подбор подъёмника для фасада
  3. Преимущества газлифта

Применение газлифтов получило широкое распространение в различных сферах, в том числе и в изготовлении мебели, особенно кухонной. В отличии от обычных пружин газлифты обладают большим диапазоном, плавностью хода, да и выглядят более эстетично.

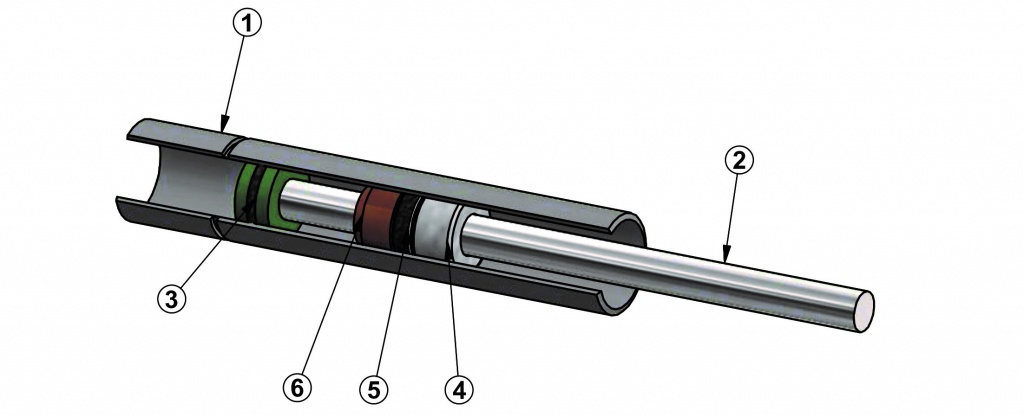

Типовой газлифт представляет собой герметичный цилиндр (1), в котором свободно перемещается шток (2). Газлифт также включает в себя: втулку-поршень (3), пыльник (4) и сальник (5), демпфер (6).

Внутреннее строение газового лифта для мебели

Виды газлифтов

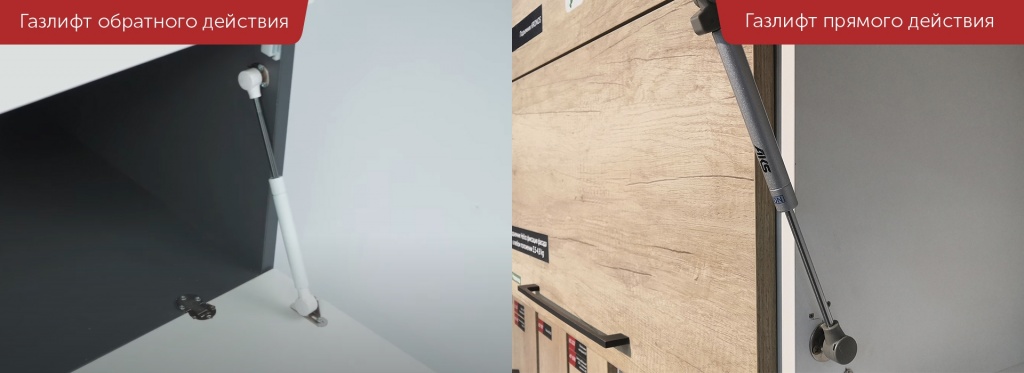

По типу работы газлифты можно разделить на:

  • подъемник прямого действия (работает на сжатие). Шток находится в состоянии покоя в выдвинутом состоянии. Применяется в верхней базе кухни, обеспечивая откидной эффект вверх открытия фасада.
  • подъемник обратного действия (работает на выдвижение/разжатие штока). Шток находится в состоянии покоя в задвинутом состоянии (рис). Обеспечивает откидной эффект вниз открытия фасада.
Мебельные газлифты

Газовые подъемники прямого действия могут иметь дополнительные опции:

  • фиксация в любом положении. т.е. ручное открывание с пошаговой конструкцией. Дверца шкафа или иной откидной элемент могу быть зафиксированы на любой точке из траектории открытия. (рис)
  • наличие встроенного амортизатора с/без регулировки по глубине. Обеспечивает дверце шкафа или иному откидному элементу плавность закрывания
    *При совместном использовании подходят петли с пружиной без доводчика

В комплектацию входят: газлифт, крепление к фасаду, крепление к ящику, крепеж, инструкция. Позволяют открывать откидной элемент под углами от 75 до 105 градусов.

Подбор подъемника для фасада

В зависимости от габарита фасада, предполагаемого угла открытия фасада, подбирается размер и усилие (мощность) газлифта, которая измеряется в Ньютонах (N). Для верного подбора газлифта рекомендуем использовать таблицу подбора.

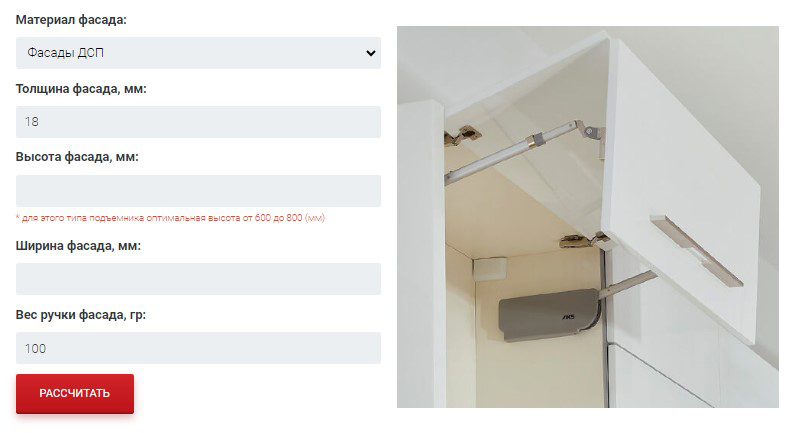

Таблица подбора подъемника для фасада
*при использовании газлифта без доводчика, на легких фасадах необходимо использовать петли с доводчиком

Для точного подбора подъемника вы можете воспользоваться нашим калькулятором подбора подъемников

Важно устанавливать пару газлифтов на один фасад, это позволит избежать перекоса фасада и появления боковой нагрузки с петель.

Преимущества газлифтов

Преимуществом такого вида подъемных механизмов, как газлифт является его надежность, долговечность, простота монтажа, постоянный коэффициент жесткости и более линейное распределение усилия. Слабые стороны этого вида механизмов: износ при работе на низких температурах, работа с простой траекторией движения фасада.

В качестве дополнительных приспособлений для более комфортного открывания/закрывания дверей также используют:

  • Амортизаторы (демпферы/смягчители удара) - служат для смягчения закрывания ящиков, дверей шкафов, прочих элементов мебели.
  • Толкатели (Tip-On, механизм Push-to-Open) - позволяют открывать фасады без ручек путем нажатия на фасад.

Очень важно устанавливать газлифт строго по инструкции. Иначе возможен риск проведения монтажа под неправильным углом. В таком случае фасад может открываться или закрывается не до конца. Кроме этого важно также обращать внимание на грузоподъемность газлифта (она должна соответствовать массе двери)
