Гайки и шайбы


В статье:
  1. Что такое гайка?
  2. Виды гаек
    а) Усовая или носковая гайка
    б) Врезная гайка или гайка Rampa
    в) Потайная гайка или гайка Ericsona
    г) Гайка-бочонок или круглая гайка
  3. Что такое шайба?

Гайки

Основная роль гаек – накручивание на болт, винт или шпильку, обеспечивая надежность соединению и предотвращая деформацию элементов при соприкасании. Гайки могут выполняться в многогранной форме, иметь трапецеидальную либо метрическую резьбу. Мебельные гайки представлены в самых разных размерах. Наиболее востребованными считаются М6, М8, М10 — именно они чаще всего используются при изготовлении мебели.

Виды гаек

Наиболее распространенной считается шестигранная гайка, ее технологическая конструкция позволяет выполнять вращательное движение поступательно, равномерно, не требуя особых физических усилий при натяжке.

Усовая (носковая) гайка выполняется с небольшими усиками на фланце, эта конструкционная особенность позволяет исключить прокручивание в процессе монтажа мебельной конструкции.

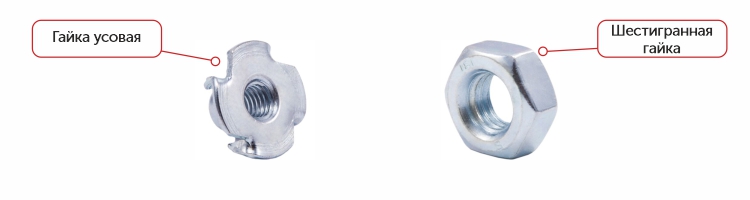

Шестигранные и усовые гайки используемые для сборки мебели

Также выделяют такие типы гаек, как забивные, врезные и потайные.

Врезная гайка (гайка Rampa) благодаря своей конструкции позволяет крепко удерживаться в материале и предупредить риск проворачивания в процессе стягивания. Широко востребована при односторонней фиксации.

Гайка Ericsona (“концевая” гайка, “стяжная” гайка) применяется с винтами с плоской головкой и шестигранным гнездом и другими винтами с наружной метрической резьбой для соединения элементов конструкций между собой. Конструкция этой детали включает тело с внутренней метрической резьбой и головку. Внутренняя резьба как правило М6 или М8, диаметр головки 13-15мм, высота тела до шляпки 12 мм, полная высота 14мм. На шляпке данной гайки располагается шестигранное гнездо (шлиц) под стандартный конфирматный ключ или шестигранную биту 4мм. Данная гайка может быть в следующих цветах: белый цинк, желтый цинк (латунь), никель и черный.»

Гайка-бочонок (круглая): симметричная и несимметричная. В комплекте с винтом используется для крепления торца одной детали к плоскости другой, например, для крепления полки к боковой панели или спинки кровати к царгам. Это очень прочное крепление за счет большого хода стягивания.

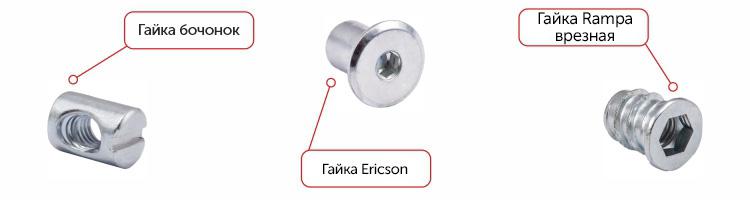

Гайка-бочонок, гайка Ericsona, врезная гайка

Шайбы

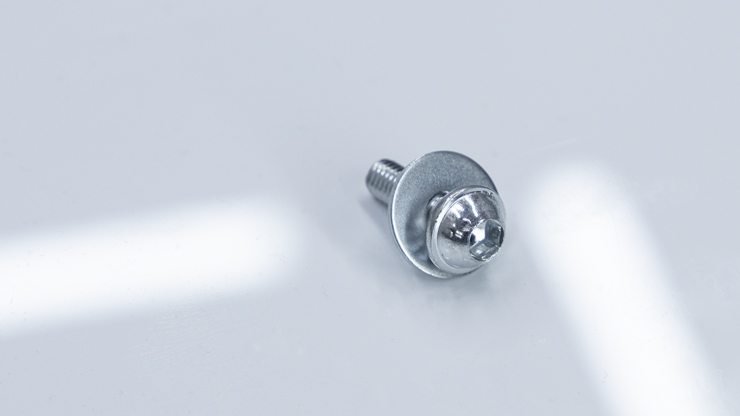

Шайба плоская - это разновидность крепежных изделий, применяемых вместе с болтами, шпильками, гайками и винтами. Они подкладываются под головку других типов крепежа для увеличения площади прижимной поверхности и ее защиты от разрушений и деформации. Шайбы плоские уплотняют, распределяют нагрузку, фиксируют крепеж и устраняют перекосы при затягивании. Бывают увеличенными, уменьшенными, усиленными и обычными. Спектр размеров от М3 до М60, но наиболее популярны М6 и М8.
