Виды навесных креплений


В статье:
  1. Шины для навесов
  2. Подвесные пластины
    2.1 Зацепные подвески
    2.2 Подвесы либо «уши»
    2.3 INDAUX
  3. Навесы
    3.1 Врезные/вбиваемые навесы
    3.2 Навес регулируемый трехсоставной с накладками
    3.3 Регулируемые навесы в пластиковых коробах
    3.4 Навесы типа ABS или Camar 806
    3.5 Навес типа Titan или Camar 817
    3.6 Навесы типа Stark / Scarpi
    3.7 Навесы типа VOLAT или Camar 807
Условно весь крепеж для навесных модулей можно разделить на 3 основные группы: шины, подвесные пластины и, собственно, сами навесы.

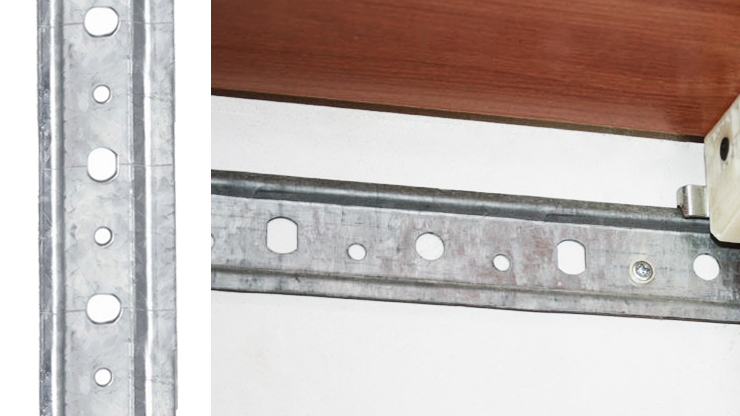

 1. Шины для навесов (монтажные планки, планки для навесов) применяются совместно с различными типами навесных систем. Многие мебельщики при монтаже используют шину длиной 2000 мм. Эта шина может монтироваться на стену цельной пластиной для того, чтобы на нее можно было повесить сразу несколько модулей и иметь возможность регулировки модулей в горизонтальной плоскости. Для более надежного крепления шины к стене желательно использовать как можно больше крепежных отверстий, чтобы нагрузка была распределена равномерно по всей шине. Данные шины могут иметь толщину металла от 1,0 мм до 1,5 мм (чем больше толщина металла, тем шина жестче и может выдерживать большую нагрузку). На самой шине через равные интервалы (как правило 50 мм) нанесены насечки, чтобы легче было обломать либо обрезать шину по определенному размеру.

 Если несколько модулей вешается на одну планку и нужно, чтобы каждый модуль плотно примыкал к стене, то задняя стенка модулей "утапливается" на 10-20 мм и сам навес также монтируется глубже, чтобы его крюк не выходил за контуры модуля. Боковые стенки модулей при этом подрезаются / фрезеруются в местах примыкания шины. Некоторые мебельщики нарезают планки в размер каждого модуля (по расстоянию между боковыми стенками) и, таким образом, нет потребности подрезать боковые стенки, так как нет мест примыкания к ним шины. Используя такой вариант монтажа, можно добиться плотного примыкания корпуса к стене.

 Еще одним вариантом использования данных шин является нарезание их на небольшие куски по 100-150 мм под каждый навес, но, чаще всего, для таких целей используют уже готовые короткие «заводские» шины длиной от 50 мм до 100 мм (они более мощные и имеют толщину металла 1,5мм-2,0мм, а некоторые из них имеют специальные ограничители для предотвращения смещения навеса с шины). Стоит отметить, что подобные шины могут сразу входить в комплект к навесам (Volat, Titan).
Шины для навесов (монтажные планки, планки для навесов)

 2. Подвесные пластины. По сути, эти крепления представляют собой стальные пластины с монтажными отверстиями.

2.1. Зацепные подвески (подвески) имеют длину от 40 до 110 мм, ширину 14-18 мм и толщину металла от 1,0 мм до 1,5.мм. Чем больше количество крепежных отверстий, чем дальше они располагаются друг от друга и чем толще металл, из которого изготовлена пластина, тем большую нагрузку сможет выдержать данный навесной крепеж. Пластина монтируется с помощью саморезов к задней части боковых стенок подвешиваемого модуля. Само подвесное отверстие в форме замочной скважины может располагаться как посередине пластин, так и в верхней ее части. В первом случае необходима фрезеровка торца боковой стенки модуля в месте подвесного отверстия. Если же подвесное отверстие находиться сверху, то можно воспользоваться фрезеровкой и тем самым сделать крепление скрытым или можно подвесное отверстие выпустить за контур устанавливаемого модуля и просто навешивать его на крюк, но данное крепление будет видимым. Данные системы не имеют никакой регулировки.
Зацепные подвески (подвески)

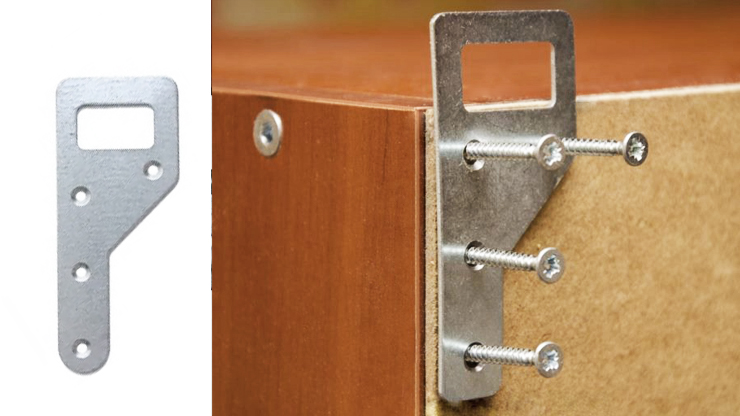

 2.2. Еще одним видом навесных пластин являются подвесы либо «уши». Они имеют 3-4 точки фиксации и крепятся одновременно к боковой и к верхней стенке навесного модуля. Толщина металла может быть от 0,8 мм до 1,2 мм. За счет большого навесного отверстия возможна регулировка +/-10 мм в горизонтальной плоскости. Навешиваются «уши» на специальные подвесные крюки и данное соединение также является видимым. За счет простоты установки, достаточной надежности (рассчитаны на нагрузку 50-60 кг на пару) данные подвесы очень популярных при изготовлении бюджетной мебели.
Мебельные подвесы либо «уши»

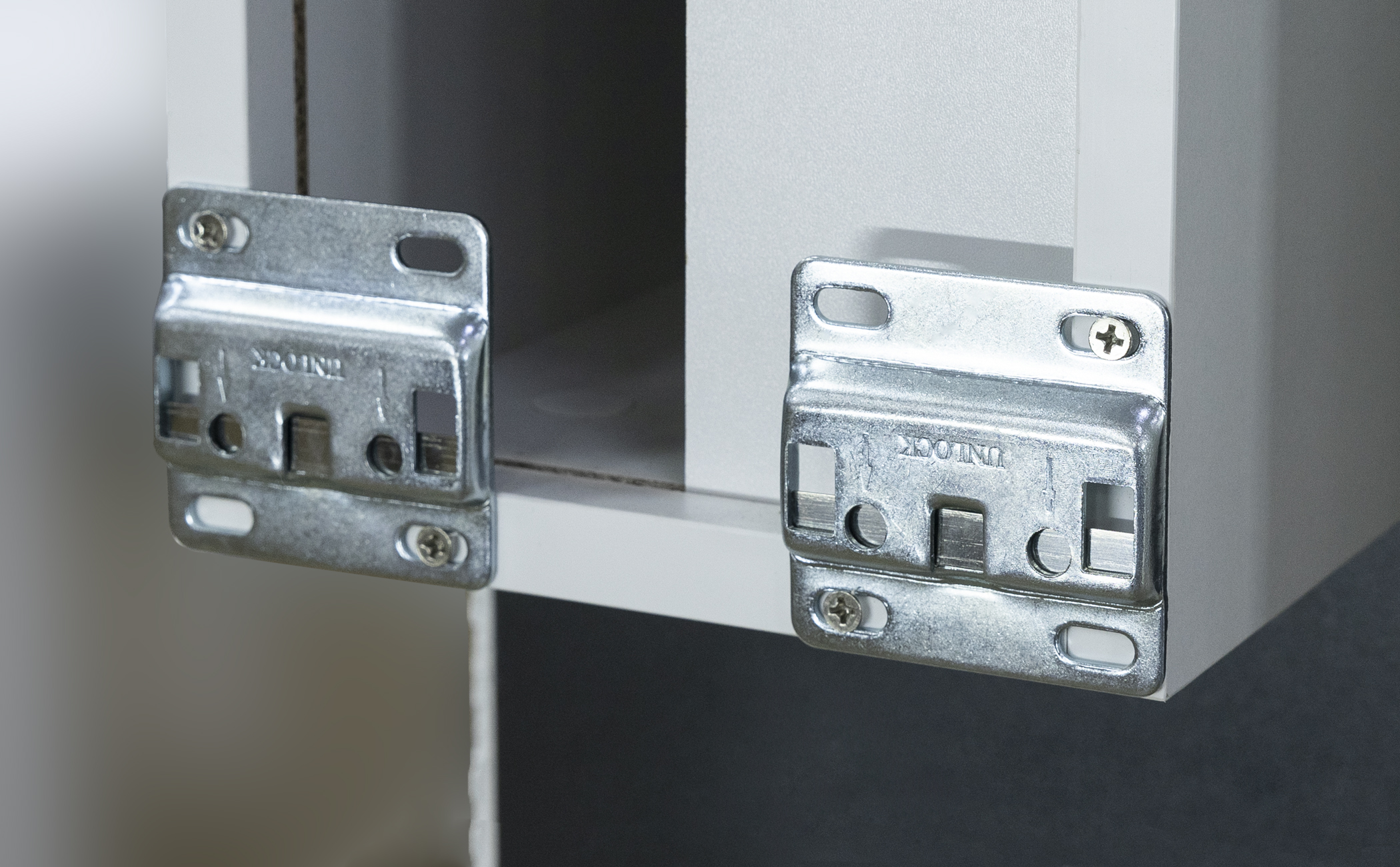

 2.3. Еще одним примером зацепных пластин является навес типа INDAUX. Он также крепиться к задней части боковой стенки навесного модуля, имеет толщину металл 1,8-2,0 мм и навешивается на монтажную планку / шину для навесов. Данное крепление может регулироваться в горизонтальной плоскости путем перемещения по шине и может регулироваться по вертикали на +/-4 мм за счет регулировочного винта, расположенного в верхней части навеса. Данный тип навесного крепежа также является видимым.

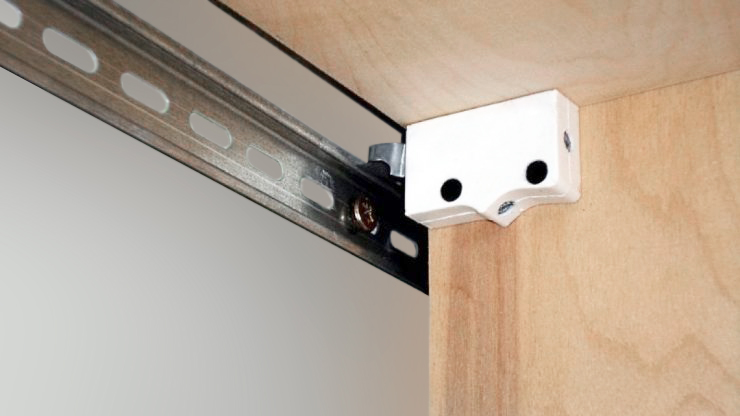

 3. Навесы
Мебельные навесы

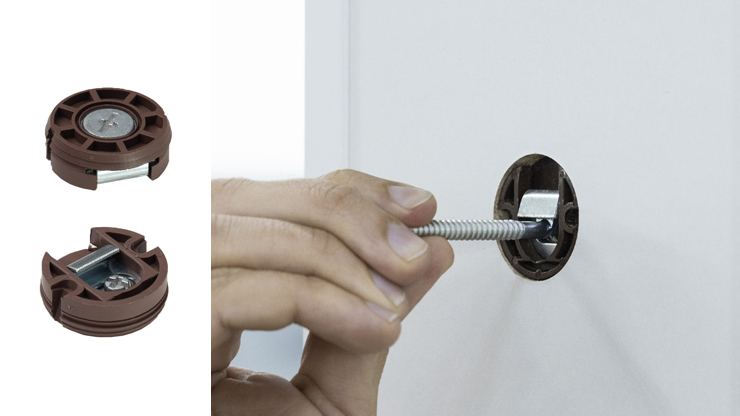

 3.1. Самыми простыми вариантами данной группы являются врезные/вбиваемые навесы, которые чаще всего используются для монтажа полок, т.к. способны выдерживать нагрузку всего 15-30 кг на пару. Так данные навесы используются только в той мебели, у которой толщина задней стенки от 16-18 мм и выше (ДСП, массив). Для установки таких навесов предварительно в ДСП фрезеруется / высверливается отверстие соответствующей глубины и диаметра и затем туда вбивается / запрессовывается сам навес. В некоторых видах таких навесов используется дополнительная фиксация с помощью саморезов. Если обычный вбиваемый навес 20*10 не регулируется, то центральный навес (за счет наличия встроенного эксцентрикового механизма) может регулироваться по высоте на +/- 4мм, регулировка производится с внутренней стороны навесного модуля через предварительно подготовленные отверстия. Навешиваются данные крепления на специальные крюки.
Врезные/вбиваемые навесы для мебели

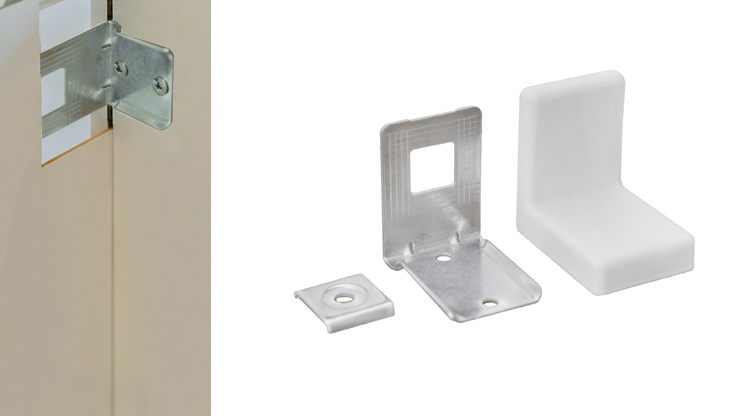

 3.2. Навес регулируемый трехсоставной с накладками выдерживает нагрузку до 50 кг на пару и крепиться к боковым стенкам навесного модуля (иногда его используют в качестве защиты от опрокидывания мебельных модулей, которые устанавливаются на мебельные опоры). Данный навес состоит из трех элементов: металлического уголка, шайбы и пластиковой накладки, которая может быть различных цветов). Саморез или шуруп, которым притягивается данный навес к стене, в комплект не входит и подбирается по виду и размеру в зависимости от материала стены. На самом уголке в той части, которая примыкает к стене, есть горизонтальные и вертикальные насечки, а шайба имеет специальные загнутые края, поэтому в момент притягивания шайбы к уголку происходит жесткая фиксация в определенном положении в месте одной из насечек. Благодаря перемещению шайбы по этим насечкам и возможна регулировка положения навесного модуля по горизонтали на +/- 3мм и по вертикали на +/-4 мм.
Навес регулируемый трехсоставной с накладками

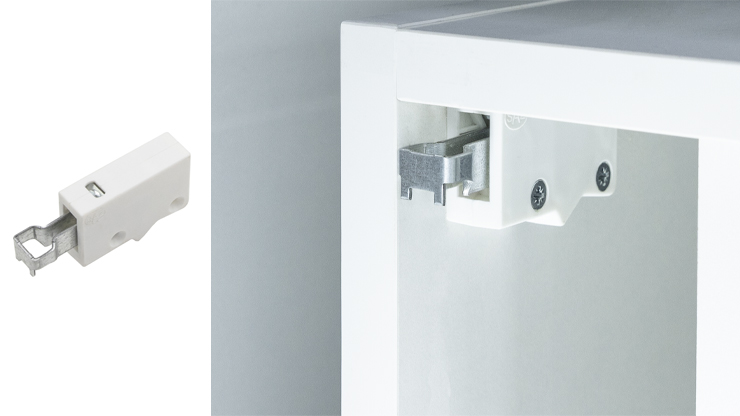

 3.3. Следующей группой навесов являются регулируемые навесы в пластиковых коробах. Данные навесы выдерживают нагрузку 60-80 кг на пару и монтируются к боковым стенкам навесного модуля с помощью двух саморезов (размера 4*30 мм). Эти навесы имеют два регулировочных винта, которые позволяют изменять положение навесного модуля на +/- 3-6 мм по вертикали и +/- 5-8 мм по глубине. Данный тип навесов может быть универсальным (иметь возможность монтироваться на левую и на правую сторону боковой стенки), левосторонним и правосторонним (за счет различной формы пластикового короба). Сама форма крюка в данных навесах может быть 2-х видов: в форме одного «зуба» (тогда данный навес может монтироваться только на шины для навесов) и в форме двух "зубов" (тогда данный навес может монтироваться как на шину, так на и на специальные навесные крюки). Но при чрезмерных нагрузках или чрезмерном затягивании (креплении к боковой стенке) пластиковый короб может лопнуть, и навес придет в негодность.
Регулируемые навесы в пластиковых коробах

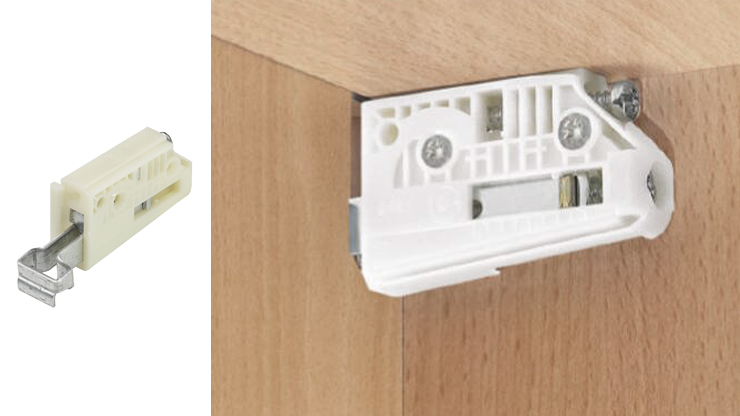

 3.4. Навесы типа ABS или Camar 806. Они представляют собой металлический крюк залитый в очень прочный пластик и комплектуются пластиковыми заглушками различных цветов. Как правило, такие навесы односторонние и на каждом навесе стоит пометка, на какую сторону его следует монтировать. Крепятся такие навесы чаще всего на монтажные планки / шину для навесов. Такие навесы также регулируются в двух плоскостях: +/- 7-10 мм по высоте и +/-9-11 мм по глубине. В зависимости от способа монтажа выделяют 2 вида подобных навесов: монтаж на 2 самореза (выдерживают нагрузку до 110 кг на пару) и монтаж на втулках под запрессовку и саморезы (выдерживают нагрузку до 130 кг на пару). Перед монтажом навесов под запрессовку предварительно высверливаются два отверстия в боковой стенке навешиваемого модуля, куда затем забивается навес и дополнительно фиксируется саморезами (обычно размера 4*30мм).
Навесы типа ABS или Camar 806

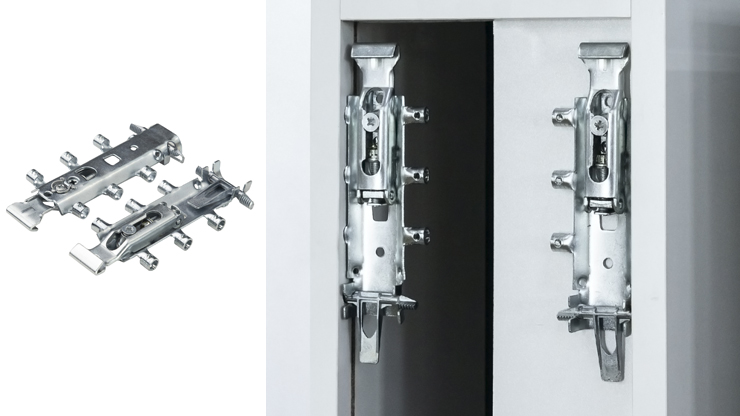

 3.5. Навес типа Titan или Camar 817 выдерживает нагрузку до 150 кг. При монтаже навес забивается в предварительно высверленные отверстия в боковинах навесного модуля, дополнительно фиксируются саморезами, а (в некоторых моделях) забивные втулки дополнительно распираются в боковой стенке за счет взведения специальной «лапки», находящейся в нижней части навеса. Это скрытый тип навесов и он прячется за задней стенкой навесного модуля, а для доступа к регулировочным винтам в задней стенке высверливаются небольшие отверстия в соответствующих местах (в комплект входят пластиковые заглушки, с помощью которых закрываются регулировочные отверстия). Регулируются данные навесы по высоте на +/- 7-9 мм, а по глубине на +/- 5-7 мм. Крепятся такие навесы на монтажную планку, которая, как правило, идет в комплекте. Навесы подобного типа могут быть односторонними (левыми и правыми) либо универсальными.
Навес типа Titan или Camar 817

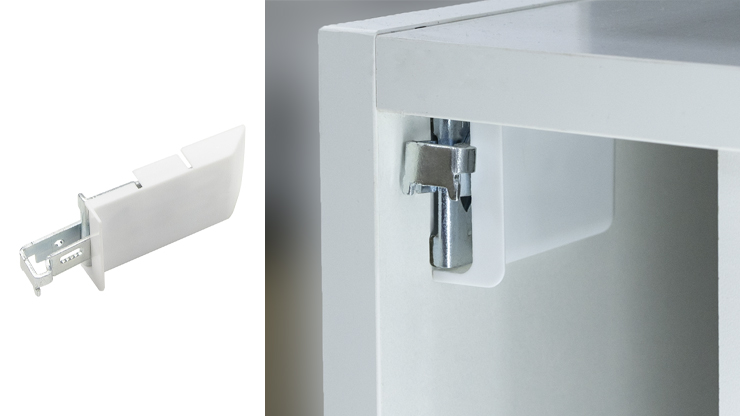

 3.6. Навесы типа Stark / Scarpi выдерживают нагрузку до 150 кг на пару. Они имеют цельнометаллический корпус и закрываются декоративными пластиковыми заглушками. Данный вид навеса имеет очень аккуратный вид и уже (с учетом заглушки) имеет толщину всего 12 мм. Крепится данный навес либо саморезами, либо шурупами (для этого нужно предварительно просверлить 2 отверстия диаметром 4 мм). Данный навес имеет регулировку по высоте +/-4-5 мм, а регулировка по глубине составляет +/- 8-10мм.
Навесы типа Stark / Scarpi

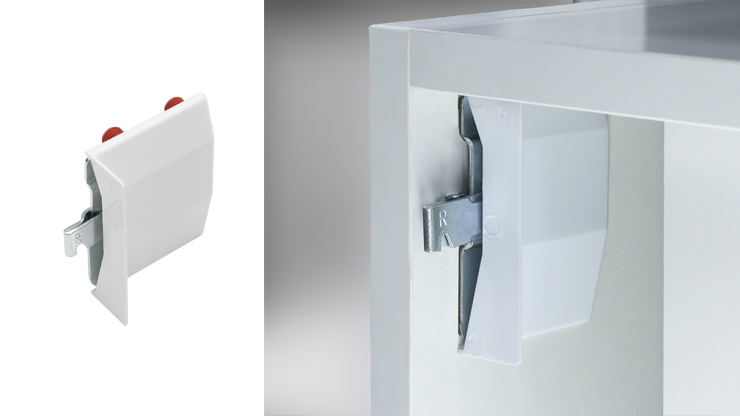

 3.7. Навесы типа VOLAT или Camar 807. Данные навесы чаще всего используются для крепления навесных модулей нижней базы кухонь, гостиных, прихожих и т.д., которые гораздо массивней, чем модули верхней базы, и нагружаются, соответственно, гораздо больше. Такой тип навесов имеет специальную планку с защитным замком, который предотвращает произвольное смещение (только после нажатия на специальную пластину в навесной планке возможно произвести демонтаж самого модуля). Данные навесы являются также регулируемыми. Так по высоте они регулируются +/- 7мм, а регулировка по глубине составляет +/-9 мм. В зависимости от способа монтажа выделяют 2 вида подобных навесов: монтаж на саморезы и монтаж на 4-х втулках под запрессовку. Перед монтажом навесов под запрессовку предварительно высверливаются четыре отверстия в боковой стенке навешиваемого модуля, куда затем забивается навес, а затем еще дополнительно фиксируется саморезами (идут в комплекте). Также навесы типа VOLAT комплектуются пластиковыми заглушками, чтобы закрыть стальное тело самого навеса.
Навесы типа VOLAT или Camar 807
