Светодиодное освещение широко используется в быту. Оно актуально для подсветки отдельных поверхностей либо как дополнительный или основной источник света. Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания для светодиодной ленты. Грамотный выбор позволит избежать преждевременного снижения качества свечения и позволит защитить изделие от перепадов напряжения.

В статье:

Назначение блока питания для светодиодной ленты
Преимущества и недостатки блока питания 12В
Разновидности блоков питания 12В
Материалы корпуса блока питания 12В
Как подобрать блок питания для светодиодной ленты правильно?
Подключение блока питания к светодиодной ленте самому
Способы подключения блока питания к светодиодной ленте

Назначение блока питания для светодиодной ленты

Прежде чем выбрать светодиодные ленты с целью оформления интерьера, следует ознакомиться с особенностями эксплуатации подобных изделий. Например, невозможно прямое подключение к розетке на 220В, так как изначально они рассчитаны на 12В. Нарушение данного правила приведет к выходу ленты из строя.

Чтобы не допустить перегорания ламп, требуется напряжение в источнике питания понизить с 220В до нужного значения. Реализовать это можно с помощью блока питания 12 В или 24 В. Для светодиодной ленты он является необходимым элементом, без которого невозможно подключение изделия к системе электроснабжения.

Достоинства и недостатки блоков питания 12 В:

Повышает электробезопасность при эксплуатации светодиодной ленты;
Увеличивает срок службы изделия;
Снижают потребляемое напряжение до требуемого уровня;
Позволяет стабилизировать нагрузку на лампы.

К недостаткам подобных устройств следует отнести затраты на их приобретение, а также необходимость декорирования в процессе выполнения монтажных работ. Приходится рассматривать различные варианты расположения блока питания относительно ленты, позволяющие спрятать прибор от окружающих.

Наибольшее распространение получили светодиодные ленты на 12В, однако, есть на 24В и на 220В.

Виды блоков питания 12 В

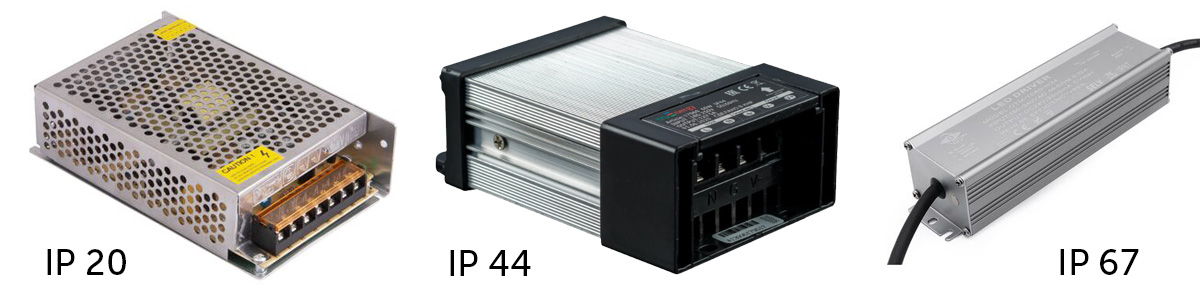

Производители предлагают готовые приборы с различными вариантами исполнения. В зависимости от уровня защиты от атмосферных осадков устройства могут быть:

Герметичными, допускающими эксплуатацию в условиях повышенной влажности, включая открытый воздух. Способны хорошо отводить тепло и не боятся неблагоприятных природных факторов;
Полугерметичными. Универсальный вариант, которые может эксплуатироваться внутри и снаружи здания. Имеет степень защиты IP54;
Негерметичными, которые могут эксплуатироваться только в сухих помещениях.

Широкий модельный ряд позволяет подобрать блок питания с потребляемой мощностью 12-800 Вт, рассчитанный на ток 1-66 А.

Есть изделия с активным и пассивным охлаждением. В первом случае, прибор комплектуется встроенным вентилятором, который, обеспечивая необходимый уровень теплоотвода, способен создавать некоторый шум в процессе эксплуатации.

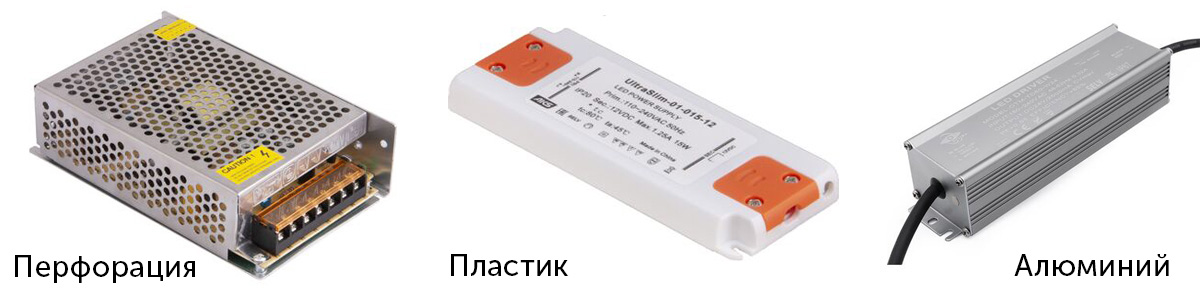

Блоки питания для светодиодных лент 12В могут быть в герметичном корпусе из:

Пластика. Такие модели отличаются компактностью, герметичностью, небольшим весом и компактными размерами. В то же время для них характерен плохой теплообмен и ограниченный выбор мощности. Максимальная мощность не превышает 100 Вт;
Алюминия. Самый дорогостоящий тип, отличающийся высоким уровнем надежности, герметичности и прочности. Благодаря своим особенностям имеет хороший теплообмен, не боится воздействия большинства негативных факторов: температурных колебаний, прямого солнечного света, влажности. Находят применение при подключении светодиодных лент не только в быту, но и монтаже внешней световой рекламы;
Других металлов. Приборы изготавливаются с перфорацией и контактными площадками. Их можно устанавливать в сухих помещения, выделяя закрытые места для снижения количества попадающей внутрь пыли.

Как подобрать блок питания для светодиодной ленты самостоятельно.

Чтобы блок питания работал стабильно, необходимо заранее правильно рассчитать его мощность. Для расчета потребует знание номинального напряжения и мощности, которую будет потреблять один метр светодиодной ленты (Pм). Эти показатели индивидуальны и зависят от того, какими характеристиками обладают светодиоды, входящие в состав светодиодной ленты, и их количество на погонный метр, а также протяженности самого изделия (L). Находим общую нагрузку, умножив мощность погонного метра светодиодной ленты на ее длину:

Pобщ = L × Pм.

Например, если мощность погонного метра составляет 5 Ватт, то пять метров ленты будет потреблять 5×5=25 Ватт;

Полученное значение умножаем на коэффициент запаса kз, который численно равен 1,2...1,3:

Pбп = kз × Pобщ = 1,2×25 = 30 Вт.

Коэффициент запаса позволит избежать перегрева блока питания в процессе эксплуатации. Прибор выбираем с мощностью, которая больше расчетного значения.

Подключение блока питания к светодиодной ленте своими руками

Монтаж подсветки в конкретном помещении начинается после того, как светодиодная лента будет подключена к блоку питания. Сделать это можно различными способами, каждый из которых имеет свои отличительные особенности и преимущества. Если подключение светодиодной ленты к блоку питания выполнено правильно, прибор сможет обеспечить работоспособность сразу нескольких подсветок.

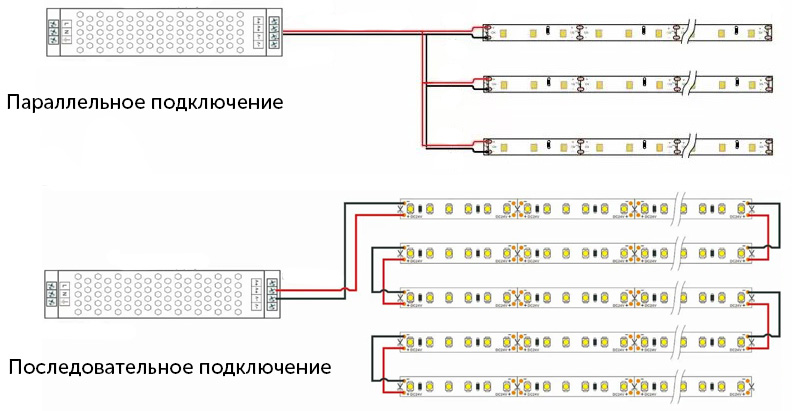

Есть два типа подключения светодиодной ленты:

Последовательное. Используется в случаях, когда длина ленты составляет до 5м.
Параллельное. Используется, когда длина подключаемой ленты больше 5 метров, в этом случае участки по 5 метров необходимо подключать отдельно к блоку питания. Последовательное соединение невозможно, так как нагрузка на токоведущие дорожки может превысить допустимое значение и подсветка выйдет из строя. Также в процессе эксплуатации будет иметь место неравномерное свечение. В этом случае изделия подключают параллельно.

В идеале блоки питания должны иметь защиту от короткого замыкания, это техническое требование по электробезопасности.
