Светодиодные ленты

1. Для чего применяются светодиодные ленты?
2. Виды светодиодных лент
   а) Монохромные светодиодные ленты
   б) Многоцветные RGB ленты
3. Характеристики светодиодных лент
   а) Рабочее напряжение ленты
   б) Размеры светодиодов
   в) Количество диодов на 1 м ленты
   г) Мощность на 1 м ленты
   д) Цвет свечения (измеряется в Кельвинах (К)
   е) Световой поток
   ё) Ширина ленты
   ж) Степень защиты
   з) Параметры резки
4. Как подключить светодиодную ленту

Широкое применение светодиодов, а именно светодиодной ленты, определило компактные размеры, большую цветовую гамму и малое потребление электроэнергии.

Подсветка интерьера домов и квартир (потолков, полов, периметров помещений, арок и ниш), дизайн экстерьера (контуры зданий, фонтаны, бассейны, архитектурные элементы), рекламная подсветка, автомобильный дизайн, мебельное освещение — все это сферы, где можно применять и использовать светодиодные ленты.

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеящимся слоем для монтажа на поверхность основы.

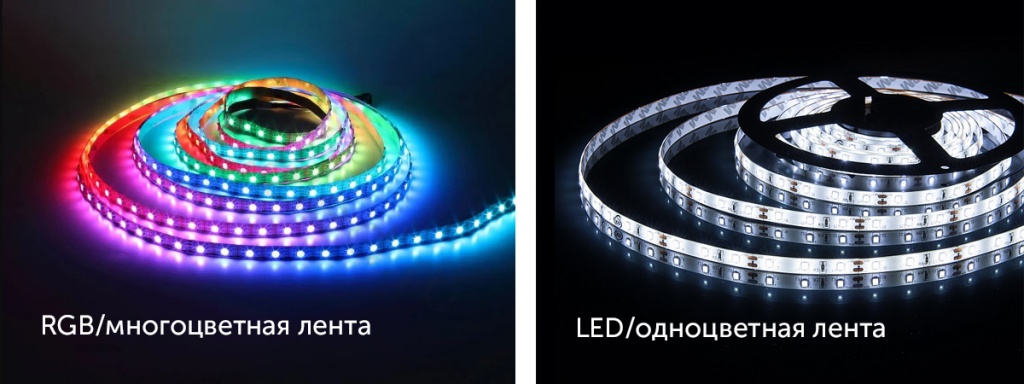

Виды светодиодных лент

Весь ассортимент светодиодных лент можно разделить на несколько условных групп в зависимости от характеристик и области применения.

Цвет в освещении имеет очень важное значение. По цвету светодиодные ленты можно разделить на

• одноцветные (монохромные)
• многоцветные

Монохромные (или одноцветные) светодиодные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

Характеристики светодиодных лент

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся:

• рабочее напряжение ленты
• размер светодиода
• количество диодов на 1 м ленты
• мощность на 1 м ленты
• цвет свечения
• световой поток
• ширина ленты

Рабочее напряжение ленты

LED-ленты имеют постоянное напряжение питания: 5В, 12В, 24В, 36В или переменное 220 В.

В маркировке мощности ленты некоторые производители пишут не мощность на метр, а общую, например 75Вт, это значит, что в 5 метрах 75Вт, при условии, что в бабине 5 метров, а дальше «чистая математика», 75Вт/5м=15Вт/м и, соответственно, также можно подобрать трансформатор, зная мощность ленты и требуемую длину.

Размеры светодиодов

Самые популярные светодиоды это 2835, 3528 и 5050 (цифры обозначают размер диода в миллиметрах). Диоды размеров 3528 – уже не совсем актуальная модель и, если сравнить ее с 2835, можно заметить, что 3528 - это круг внутри корпуса, а 2835 - это диод практически в размер корпуса, а это значит, что при одинаковых параметрах этот светодиод будет светить гораздо ярче. Многие производители и продавцы не уточняют этот нюанс и при одинаковой стоимости вы рискуете приобрести ленту, которая заведомо уступает по своим характеристикам.

Количество диодов на 1 м ленты

На 1 метре может располагаться разное количество светодиодов: 30, 60, 90, 120, 150, 180, 240 шт. Наиболее популярные варианты это: 60, 120, 240 диодов на 1 м. От количества светодиодов зависит плотность свечения, чем их больше, тем более ровным будет свечение, но и цена будет выше.

Мощность на 1 м ленты

Мощность ленты зависит от того, какие светодиоды применены в светодиодной ленте и какое их количество размещено на 1 м ленты. Самые популярные это: 5, 10, 15 Вт/м. Но это не стандарт, т.к. сами диоды могут быть разного качества, а их мощность может варьироваться в большую или меньшую сторону.

Цвет свечения (измеряется в Кельвинах (К)

• Холодный белый
• Нейтральный белый
• Теплый белый
• Двухцветные: тепло-холодный белый
• RGB цветная лента: красный, зеленый, синий
• RGBW: красный, зеленый, синий, белый (белый придает больше яркости)
• Отдельно: красный, синий, зеленый

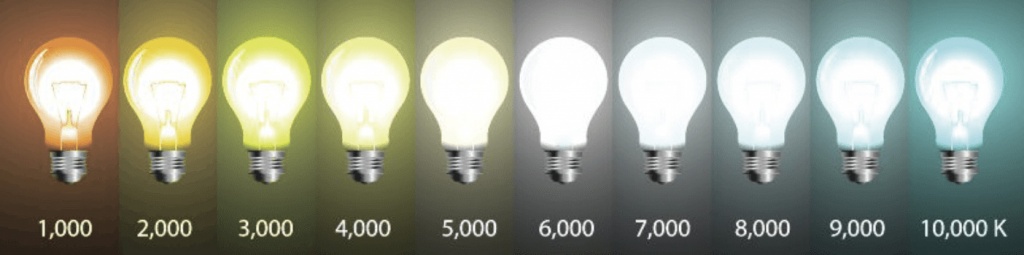

Для того, чтобы не путаться в названиях холодный/теплый и в цифрах приведем показательное сравнение на рисунке:

На нем видно, чем выше температура горения, тем свет становиться белее, для запоминания можно вспомнить как нагревается металл, в начале он краснеет, а при повышении температуры он белеет.

В электричестве принято считать:

• 3000К – теплый белый свет
• 4000-5000К – нейтральный белый (дневной)
• 5000К и выше – холодный белый

Световой поток

Основная характеристика светодиодов - это световой поток, который он выдает, а если говорить простым языком это яркость, которая измеряется в Люменах (Лм). С каждым годом появляются новые размеры диодов, основная задача - это увеличение светового потока при уменьшении потребляемой мощности, конечно же, такие светодиоды более дорогие, но и их энергопотребление меньше. Сравнивать ленты по мощности не совсем правильно, т.е. ленты одной и той же мощности с разными диодами будут светить с различной яркостью. Например, лента на 5Вт с одним типом диодов будет светить гораздо ярче, чем лента на 15Вт. На яркость свечения влияет так же качество самих диодов, т.к. ленты с одним типом диодов от разных производителей будут светить по-разному, правда не всегда эту разницу можно заметить невооруженным глазом.

Производители часто пользуются неграмотностью самих потребителей. Причина тому 20-й век, век использования ламп накаливания, когда яркость лампочки напрямую зависело от ее мощности.

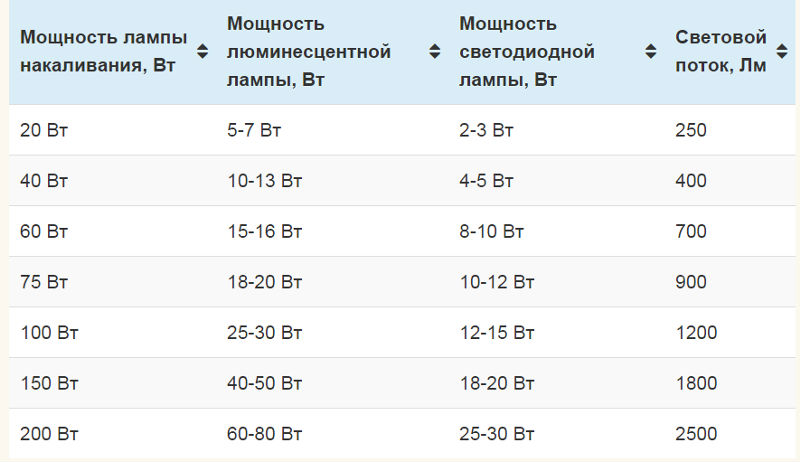

Есть даже таблицы перевода мощности лампы накаливания в мощность светодиодов, вот пример:

Но, если поискать в сети эти таблицы, то они везде разные, т.к. не понятно какие диоды стоят в светодиодной лампе. Обычно на упаковке должен быть указан световой поток конкретной лампы.

Ширина ленты

Самые популярные варианты: 8, 10, 12, мм, но также бывают ленты шириной 5 мм. Бывают ленты гораздо шире, они могут вмещать на себе более одной полосы диодов.

Степень защиты

О степени защиты от влаги и пыли говорит класс защищенности. Он обозначается в маркировке IP с последующими двумя цифрами: первая говорит о степени защиты от попадания твердых частиц, вторая указывает на защиту от влаги.

Наиболее распространены классы IP20, IP33, IP65, IP67, IP68. Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом - их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

На самой ленте можно заметить на участках с медными промежутками нарисованные ножницы, это обозначение места для разрезания, как правило, это участки по 5 см, одним из исключений считается лента на 19,2, там эти участки составляют менее 1,5 см.

Как подключить светодиодную ленту

Существует 3 основных правила подключения светодиодных лент:

1. Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый
2. Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода
3. Блок питания должен быть мощнее чем светодиодная лента на 30%

Соблюдение этих правил при монтаже светодиодной ленты позволит прослужить ей максимальный срок службы.

Лента RGB расшифровывается как Red Green Blue с английского языка соответственно как красный-зеленый-синий, т.е. сам диод состоит из трех диодов этих цветов, для такой ленты всегда нужен контроллер (пульт) для управления свечения этими цветами для того, чтобы получить различную градацию цветов.

Сама лента содержит четыре провода, один провод «+» и остальные три провода «-», отвечающие за каждый цвет. Упрощенная схема соединения ленты RGB, не включая провода, выглядит так:

Блок питания - > Контроллер - > Лента RGB

Если учитывать провода, тогда:

Вилка в розетку 220В - > Блок питания - > Провод в контроллер 12В - > Контроллер RGB - > Провод на ленту RGB - > RGB лента

Для того, чтобы RGB ленту не паять, существуют шнуры соединительные (лента-провод). Для быстрых соединений ленты между лентами, лент с трансформаторами, выключателями, контроллерами есть всевозможные соединители и провода.

Немаловажный фактор — это температурный режим работы светодиодов, при повышении температуры срок службы ленты сокращается, а яркость свечения уменьшается. Для того, чтобы избежать перегрева ленты, используется алюминиевый профиль для рассеивания тепловой энергии и, соответственно, охлаждения светодиодной ленты при работе.
