Другие виды стяжек

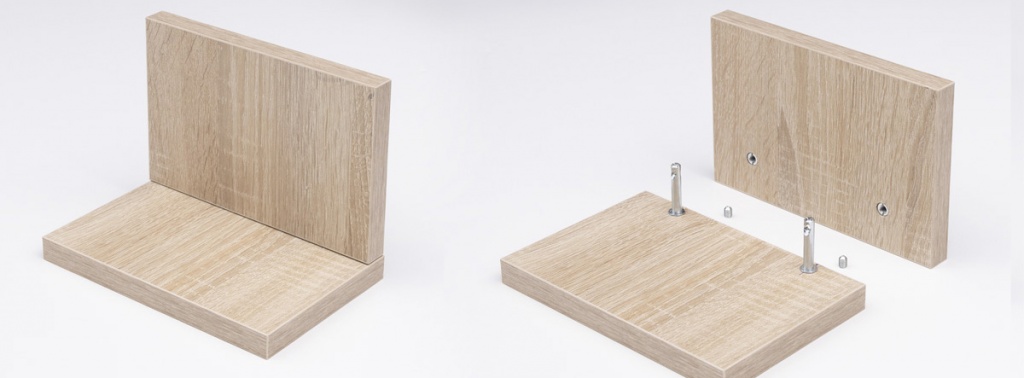

Коническая или конусная стяжка

Состоит из штока с метрической резьбой на конце (для вкручивания в муфту), бочонка и фиксирующего винта. Штоки могут быть как односторонние, так и двухсторонние для соединения деталей в одну плоскость. Также, в зависимости от толщины панелей, которые необходимо соединить, могут использоваться различные размеры данной стяжки.

При правильной присадке соединение получается очень прочным и надежным и не смещает детали относительно друг друга в процессе соединения.

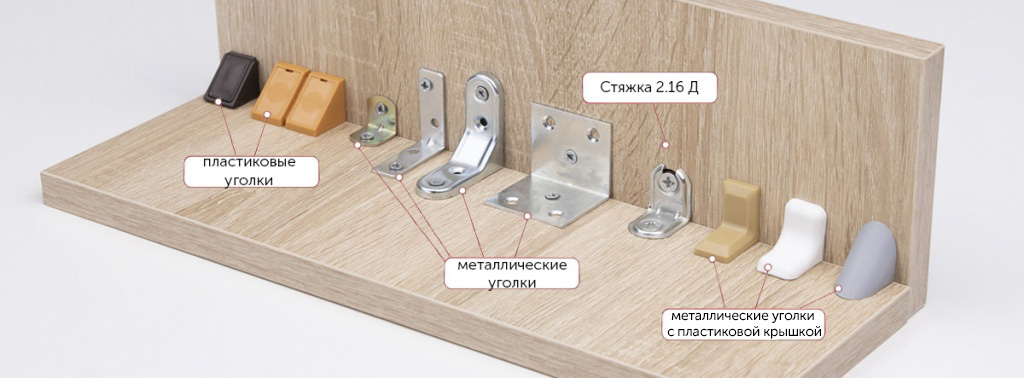

Мебельные уголки

Одним из самых бюджетных и простых видов данных уголков (но и наименее прочным) являются пластиковые уголки или «командорки». Они бывают одинарные и двойные, радиусные, с крышкой совместно или отдельно.

Непрочность данных соединений заключается в том, что со временем пластик становится хрупким, и уголки могут сломаться. Также пластик может лопнуть при монтаже, если немного перетянуть соединение.

Далее идут самые различные металлические уголки: с одним отверстием в полке, двумя или более, различных форм и размеров (широкие тип FSC-01 и узкие тип FCS-04, специальных форм тип FSC-03 и FSC-06), с ребрами жесткости или без, различных толщин от 1,0 мм до 2,0 мм. Чаще всего металлические уголки встречаются в белом и желтом цвете цинка. Этот вид соединителей является прочным, но эстетически не очень привлекательным.

Также часто применяются металлические уголки с пластиковыми крышками. Данные крышки могут быть различных форм и в различных цветовых исполнениях под разный цвет ДСП. Это прочное соединение, которое имеет приятный эстетический вид.

Стяжка 2.16Д - является достаточно мощным уголком с ребрами жесткости. Она идет в комплекте с 2-мя пластиковыми втулками и 2-мя винтами с метрической резьбой М5, за счет использования которых происходит надежное соединение уголка с плитой.

Стяжка-бабочка или «Butterfly»

По подобному же принципу работает и этот вид стяжек. Название свое она получила, как вы можете заметить, из-за внешнего сходства с формой крыльев бабочки.

Стяжка-бабочка может быть в двух исполнениях: металлический корпус и пластиковый прозрачный корпус. Эта стяжка состоит из двух частей, каждая из которых прикручивается саморезами к соответствующей детали и (путем наложения с помощью винта, который поставляется в комплекте) и надежно стягивается.

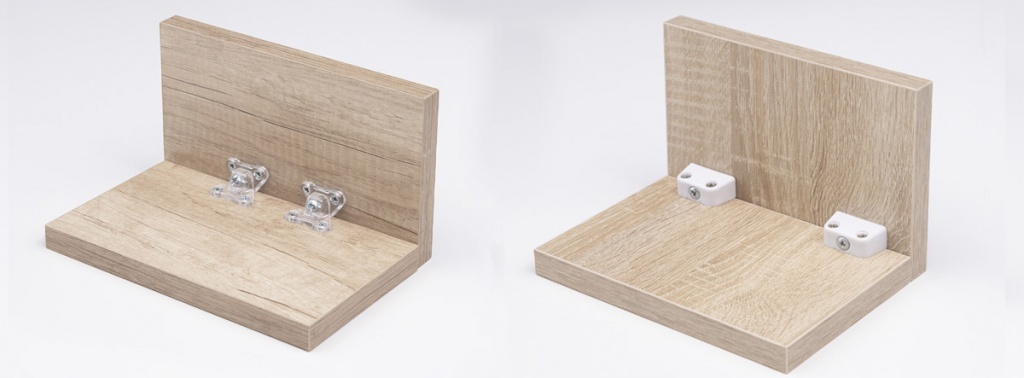

Трапециевидная стяжка

Комплект трапециевидной стяжки состоит из корпуса стяжки, ответной скобы и винта. Данная стяжка применяется для сборки под прямым углом мебельных корпусов и рассчитана на высокие нагрузки. Благодаря продолговатому отверстию компенсируется набухание/усушка массива дерева в пределах 4 мм, также это отверстие может при монтаже использоваться как регулировочное. Корпус стяжки выполнен из оцинкованной стали.

За счет своей конструкции трапециевидная стяжка создаёт между деталями идеально прямой угол, что сводит на минимум производственные погрешности.

Монтаж осуществляется следующим образом: сначала с помощью саморезов закрепляется ответная скоба на боковине изделия, затем к полке изделия закрепляется корпус стяжки (также с помощью саморезов), потом необходимо собрать детали простым наложением. Между собой корпус стяжки соединяется поставляющимся в комплекте евровинтом.

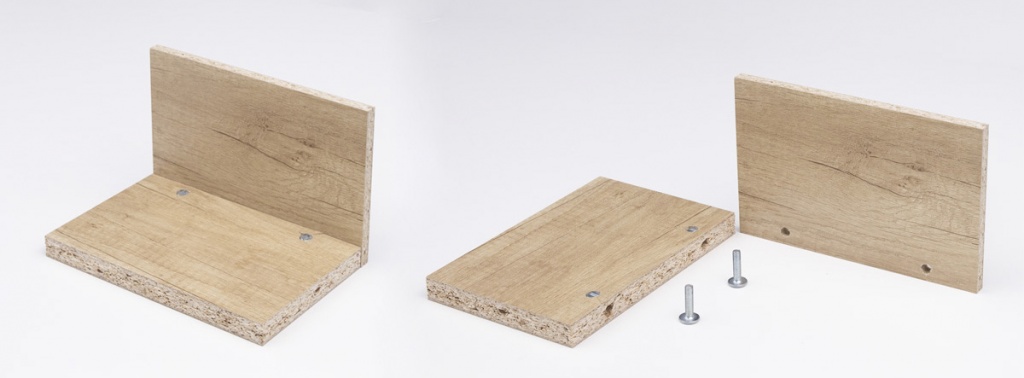

Винтовая стяжка

Винтовая стяжка состоит из винта и одного из видов гаек (чаще всего используется гайка-бочонок). Такой комплект используется для крепления торца одной панели к плоскости другой, например, для крепления полки к боковой панели или спинки кровати к царгам. Это очень прочное крепление за счет большого хода стягивания. В основном, при использовании стяжки такого типа применяются винты с плоской головкой и шестигранным гнездом с метрической резьбой М6 и длиной резьбы от 25 до 120 мм белого или желтого цвета цинка.

Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели. Но эстетическая погрешность хорошо компенсируется надежностью и долговечностью соединения.

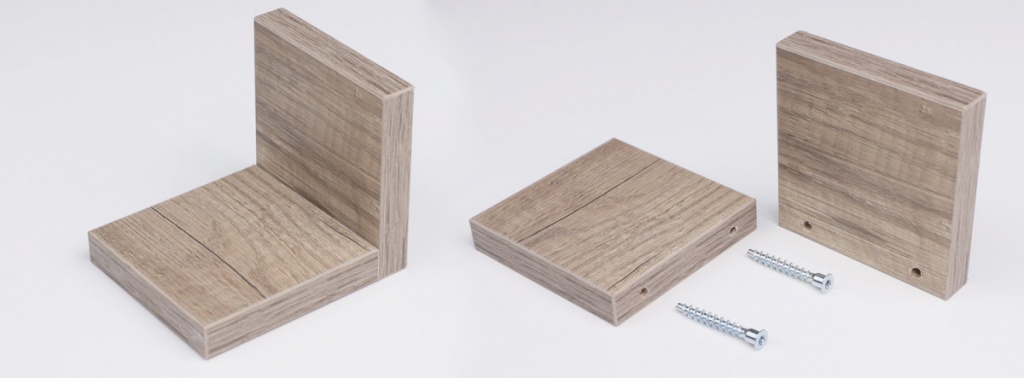

Шурупная стяжка

Для соединения деталей из массива между собой также часто используется шурупная стяжка. При этом, как правило, используются шурупы для дерева с плоской головкой и шестигранным гнездом и диаметром 6,3 мм белого или желтого цвета цинка. Данные шурупы могут иметь длину от 25 до 120 мм. При применении шурупной стяжки предварительно сверлом 5 мм просверливается отверстие в соединяемых деталях, а затем с помощью инструмента с шестигранной битой происходит стягивание деталей. При этом соединение также становится надежным и способно выдерживать большие нагрузки.

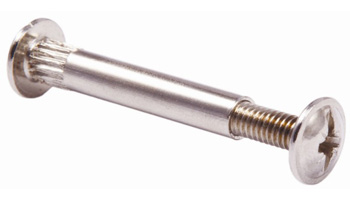

Стяжка межсекционная (межшкафная)

Является достаточно узкоспециализированной стяжкой. Она применяется для соединения нескольких корпусов между собой для придания целостности и дополнительной жесткости всей конструкции.

Существует 2 основных размера данной стяжки: с винтом М4 и М6, которые комплектуются втулками соответствующих размеров. По длине самой распространённой является стяжка с длиной втулки 30 мм, но иногда встречаются стяжки со втулкой длиной от 15 до 40 мм, которые комплектуются винтами соответствующей длины.

Перед установкой данной стяжки в корпусах двух изделий просверливается отверстие и затем со стороны одного корпуса устанавливается втулка, а со стороны другого с помощью винта происходит стягивание деталей.

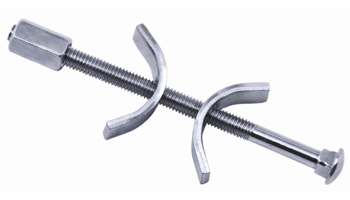

Стяжка для столешниц

Очень специфическим и также очень узкоспециализированным соединением является стяжка для столешниц. Как следует из её названия, она применяется для соединения секций столешниц в одной плоскости. Она состоит из двух С-образных шайб, шпильки с метрической резьбой М6 и удлиненной шестигранной гайки. Существует несколько основных размеров данной стяжки, которые отличаются только длиной, а самые популярные из них 65, 100, 120 и 150 мм.

Для монтажа данной стяжки предварительно фрезеруются с обратной стороны столешниц два отверстия диаметром 35 мм и глубиной не менее 20 мм, затем между данными отверстиями фрезеруется выемка для шпильки. В образовавшееся углубление укладывается стяжка для столешниц и путем закручивания удлиненной шестигранной гайки происходит стягивание столешниц между собой.
