Эксцентриковая стяжка


В статье:
  1. Что такое эксцентриковая стяжка и для чего она используется?
  2. Виды эксцентриковых стяжек
  3. Стандартная эксцентриковая стяжка или Минификс (Minifix)
    а) Преимущества Минификс
    б) Недостатки Minifix
  4. Усиленная эксцентриковая стяжка или Максификс (Maxifix)

Если необходимо сохранить целостность боковины, то для этого существует полускрытые соединители. Очень популярным видом таких соединителей являются различные эксцентриковые стяжки.

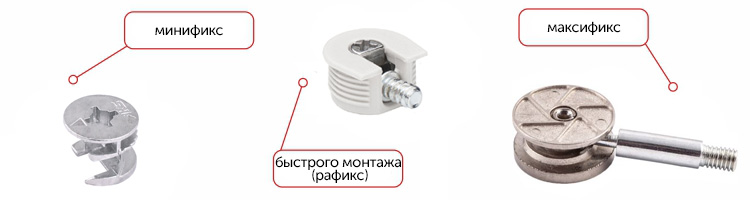

Эксцентриковые стяжки для мебели

Данный вид стяжки чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий.

Виды эксцентриковых стяжек

Стандартная эксцентриковая стяжка или Минификс (Minifix)

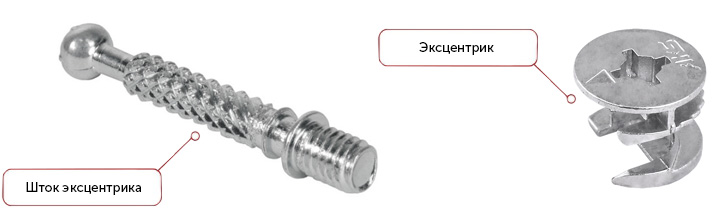

Эксцентриковая стяжка состоит из двух частей: шток (шпилька) и эксцентрик (бочонок).

Шток к данной стяжке имеет 3 основных вида согласно установочному размеру: 34 мм (самый популярный), 28 мм и 24 мм. Могут быть как цельнометаллическими, так и с пластмассовыми втулками. При этом штоки также подразделяются по типу установки на забивные (распорные) и ввинчиваемые. Последние, в свою очередь, подразделяются по типу резьбы на штоки с евровинтом (самые часто используемые и используются совместно с пластиковыми муфтами (футорками) либо вкручиваются непосредственно в ДСП, если от данного соединения не требуется повышенной прочности) и на штоки с метрической резьбой M6 (используются совместно с соответствующими металлическими муфтами (футорками). Могут быть как цельнометаллическими, так и с пластмассовыми втулками.

Отдельно стоит выделить двухсторонние штоки, которые позволяют стягивать одновременно 3 детали мебели они могут быть прямыми (с разделительным кольцом или без) и угловыми. Частным видом углового штока является шарнирный двухсторонний шток, который дает возможность соединить детали под углом отличным от 90 градусов.

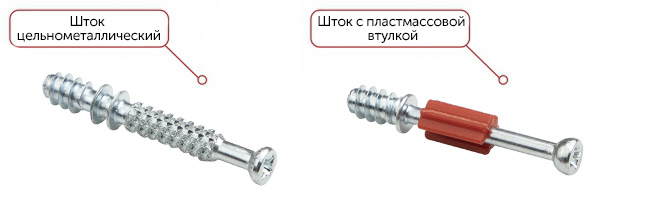

Шток цельнометаллический и с пластмассовой вставкой

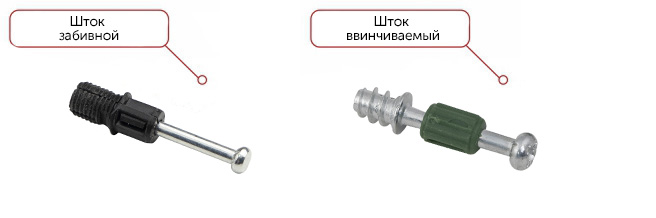

Штоки забивной и ввинчиваемый

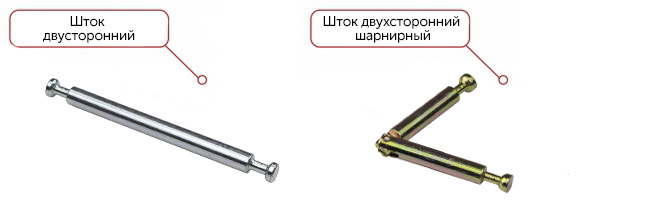

Штоки двухсторонний и шарнирный двухсторонний

Сам эксцентрик, как правило, имеет диаметр 15 мм, а вот высота эксцентрика зависит от толщины материала, куда он будет устанавливаться (самые ходовые размеры под плиту 16 мм с высотой 11,5-12,5 мм, но также используются эксцентрики под плиту 12 мм высотой 10 мм, и под плиты 18-19 мм с высотой самого эксцентрика 12,8-13,5 мм и пр).

Шток устанавливается в одну деталь, а эксцентрик в другую и посредством их соединения и зажима детали стягиваются.

К преимуществам данного типа соединений можно отнести:

  • этот крепеж является полускрытым (отверстие, как правило, создается с внутренней стороны детали) и, соответственно, не портит внешний вид мебели, но при желании его также можно скрыть как и конфирмат пластиковыми заглушками либо «самоприлепайкой» соответствующих размеров, подбирая по цвету ДСП;
  • этот тип крепежа, в отличие от конфирмата, позволяет многократно выполнять сборку и разборку мебели;
  • с помощью эксцентриковой стяжки можно соединять детали под различными углами (используются различные виды штока при этом);
  • обеспечивают прочное и надежное соединение деталей на разрыв.

К минусам можно отнести:

  • сложность сверления отверстий. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера;

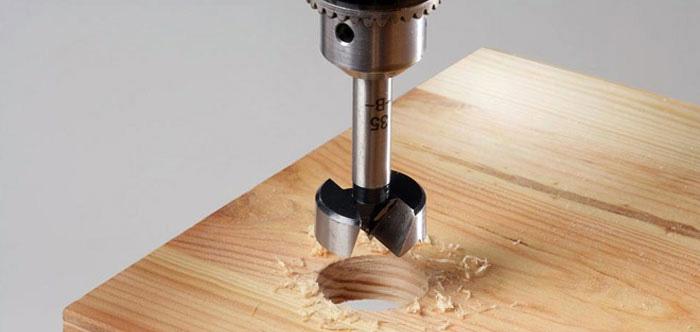

    Сверло Форстнера
  • нет возможности коррекции стыка во время сборки;
  • при затягивании эксцентрик может смещать детали относительно друг друга до 1 мм в зависимости от стороны соединения;
  • данное соединение не очень прочное на смещение, поэтому применять его лучше вместе со шкантами для придания дополнительной жесткости и препятствию смещения деталей относительно друг друга при затягивании.

Соединение фасадов с помощью эксцентрика+штока

Эксцентриковая стяжка быстрого монтажа или Рафикс (Rafix)

Еще ее называют стяжкой для полок. Они бывают цельнометаллические или обычные в пластиковом корпусе различных цветов. Шток для таких стяжек может быть как с евро –винтом для вкручивания непосредственно в ДСП (он применяется чаще всего), так и с метрической резьбой М6 для вкручивания в футорки.

Способ монтажа достаточно прост: эксцентрик, находящийся в полке, насаживается на вкрученный в боковину шток сверху и стягивается поворотом самого эксцентрика. На некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек, дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели. Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.

Короба изделий очень редко собирают на данные стяжки, т.к. если верхнюю часть короба можно собрать с помощью этой стяжки, то на дно лучше их не ставить, т.к. дно может выдавиться.

Если необходимо на 1 боковину установить полки с 2-х сторон на одном уровне, то можно применять штоки с укороченной резьбой (например, для плиты 16 мм длина резьбы штока не должна быть больше 8 мм, чтобы штоки не соприкасались и не мешали друг другу) либо можно применять двухсторонние штоки.

Эксцентриковая стяжка быстрого монтажа или Рафикс (Rafix)

Усиленная эксцентриковая стяжка или Максификс (Maxifix)

Она бывает двух размеров: с диаметром эксцентрика 25 мм (толщина эксцентрика 12 мм для панелей от 16 мм) и диаметром эксцентрика 35 мм (в данном случае толщина эксцентрика 16 мм используется для панелей от 18 мм).

Данные стяжки состоят из эксцентрика и штока соответствующего размера (так со стяжкой диаметром 25 мм применяется шток с рабочей длиной 28 мм и резьбой М6, а для стяжки 35 мм шток с рабочей длиной 48 мм и резьбой М8).

У данного изделия увеличенный диапазон затяжки и повышенный затягивающий момент, которые призваны обеспечивать надежное соединение, которое достигается с помощью использования штоков с метрической резьбой под муфту (футорку). Данные стяжки могут дополнительно комплектоваться заглушками соответствующего диаметра.

Усиленная эксцентриковая стяжка имеет увеличенную нагрузку на разрыв, обеспечивает надежную фиксацию и особенно хорошо подходит для соединений, постоянно находящихся под большой нагрузкой (например, она применяется для изготовления кроватей, прилавков и т.д.).

Усиленная эксцентриковая стяжка или Максификс (Maxifix)
